横型熱膨張計
DLY-9600特型

アドバンス理工

ガス使用電源確認

DLY-9600本体写真

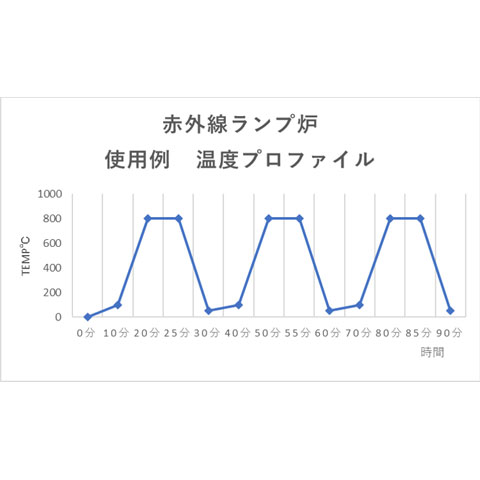

サイクリックデータグラフ

長時間のサイクリック試験に対応した横型熱膨張計
溶接材のストレス評価を目的とした長時間試験の測定可能!
本装置は赤外線ランプ加熱炉を駆使し、加熱・冷却過程の熱膨張計測を行う装置です。
赤外線ランプ加熱炉は試料の加熱・冷却を連続で行うサイクリック試験が可能。溶接材のストレス評価を目的とした長時間試験も可能です。長時間試験における試料の酸化も、高真空化対策により、酸素濃度を低減させています。耐久性試験にも最適な装置です。

特長

  • 資料に埋没の温度センサにより、温度制御性を向上
  • 材料の転移下における温度制御・膨張・収集の評価
  • 脱気対策として、真空排気機能を追加
  • オプションでガス冷却機構を追加

型式・型番 DLY-9600特型
温度範囲 RT~1100℃
試料寸法 Φ3~10~10mm×L50mm
測定レンジ 変位±5000μm
測定雰囲気 大気中、不活性ガス中
サイズ・重量 約W750×D450×H650mm 約100kg
※約W1500×D700mm以上の設置台をご用意ください
処理系:W810×D700×H1350mm 約25kg
冷却循環水:W400×D690×H930mm 約75kg
電源 装置本体:AC200V 単相 4.0kVA 端子台 M5 1ヶ所、AC100V 単相 1.5kVA 端子台 アース付3Pコンセプト 1ヶ所
PC、モニタ:AC100V 単相 1.5kVA 端子台 アース付3Pコンセプト 1ヶ所
冷却水循環器:AC200V 三相 2.1kVA 端子形状 2SQ R-4 1ヶ所
価格 お問い合わせください
比較表に入れる
お問い合わせ

※価格及び製品仕様は予告なく変更されることがあります。
※価格に消費税は含まれておりません。
※日本国内への販売に限らせていただきます。また、製品によっては、当社から直接販売ができない地域がございます。
※会社名及び製品名は各社の商標または登録商標です。
※製品の設置状況や付加機能を分かりやすく表現するため、製品に含まれない商品をあわせて掲載している場合があります。
※表示金額以外に運送費、荷造費、搬入・据付費、組立設置費などを別途加算させていただくことがございます。
