非接触三次元表面粗さ・形状測定機
Opt-scope

東京精密

Opt-scope Rモデル

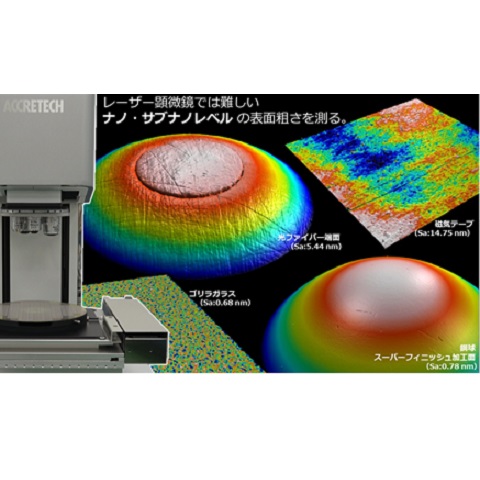

ナノレベルの表面性状を測定する
3D白色干渉顕微鏡
Opt-scopeは、全てのレンズ倍率にて0.01 nmの高分解能で高速測定が可能な白色干渉顕微鏡(非接触三次元表面粗さ・形状測定機)です。
狭い範囲の微細粗さ測定から、広範囲のうねり形状測定まで、幅広い測定条件においてもサブナノレベルの表面性状測定が可能です。
オプションの電動XYステージによるスティッチング機能で、より広い範囲での測定が可能です。

特長

  • 高分解能。高速。広範囲測定
  • 25×25/50×50mm(R/S+)、200×200mm(R200)、400×400mm(Rex st400)と様々な測定ワークサイズに応じた多彩なラインナップ
  • 連続測定機能・スティッチング機能オプション
  • 高速カメラオプションによりスキャン速度を6倍にUP
  • ミリ形状まで測定の幅が更に広がるフォーカスバリエーションオプション
  • 透明多層膜測定機能
  • 安心・信頼の測定結果とトレーサビリティ対応

型式・型番 Opt-scope R /S+
分解能(Z) 0.01nm
指示精度(Z) ± (0.1 + | H/1000 | ) μm
作動距離(Z) 7.4mm(10倍対物レンズ使用時)
サイズ・重量 W620×D800×H1532mm 175kg(測定部本体)
電源 単相 AC100V・1005W
価格 ¥11,280,000~
比較表に入れる
お問い合わせ

※価格及び製品仕様は予告なく変更されることがあります。
※価格に消費税は含まれておりません。
※日本国内への販売に限らせていただきます。また、製品によっては、当社から直接販売ができない地域がございます。
※会社名及び製品名は各社の商標または登録商標です。
※製品の設置状況や付加機能を分かりやすく表現するため、製品に含まれない商品をあわせて掲載している場合があります。
※表示金額以外に運送費、荷造費、搬入・据付費、組立設置費などを別途加算させていただくことがございます。
